Appareil essentiel de prise de vent, appareil moteur, l'arbre des ailes introduit le mouvement de rotation à l'intérieur du moulin, le communicant aux mécanismes internes jusqu'aux meules.

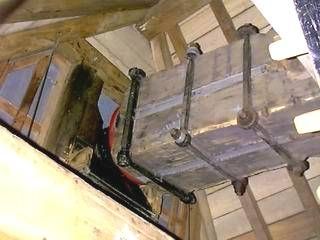

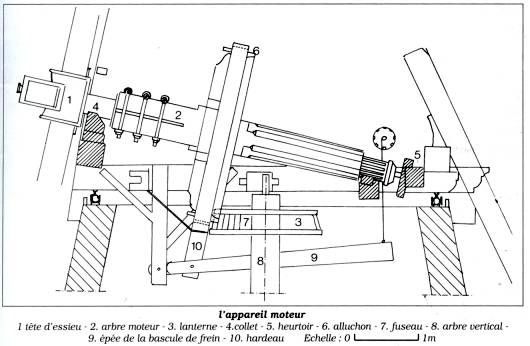

L'arbre du moulin à vent (2) est tiré d'un chêne équarri dont on a enlevé l'écorce et l'aubier. Sa longueur est de 4m60, sa section la plus forte est un carré de 60 cm de côté.
Une tête de fonte (1), de plus d'une tonne, avec une extrémité munie de quatre ailettes, est encastrée avec précision dans les logements ménagés à l'avance dans l'arbre.
Mes sources :
- Le moulin d'Achicourt et les moulins de la région d'Arras. Par Jean-Michel DECELLE - Paulette GOURNAY - Francis PERREAU - Mairie d'Achicourt (1996)
- Photos - vidéo : René Lagache
A gauche, l''extrémité de l'arbre moteur côté queue, appuyant sur le butoir en bronze.

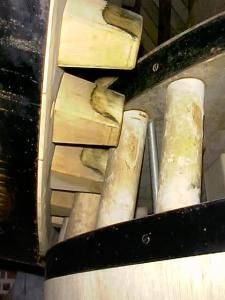

A droite détail du couple alluchons du rouet / fuseaux de la lanterne.
On voit également le feuillard de la ceinture du frein.
L'extrémité extérieure, appelée tête d'essieu, peinte en rouge, est percée de deux trous pour les verges, poutres qui forment l'ossature des ailes.
Le collet (4) de l'axe (partie rétrécie et cylindrique, derrière la tête d'essieu) est bardée de lamelles métalliques attachées dans le sens de la longueur, - les allumettes- et repose sur une partie évidée, placée sur le sommier du marbre - ou joug -.
L'autre extrémité, également renforcée, pivote sur un bloc de pierre bleue, le mortier ou heurtoir (5), et se termine par un butoir en bronze.
Afin que l'arbre tournant reste en place, il est incliné de 16° par rapport à l'horizontale, ce qui permet également de mieux exploiter l'énergie du vent. On reconnaît habituellement au vent un angle d'incidence d'une dizaine de degrés.

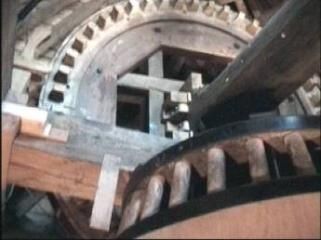

Un rouet de 2m80 de diamètre est assujetti à l'axe. Par l'intermédiaire de ses alluchons (6), il entraîne une lanterne conique (3) , couplée à l'arbre vertical (8) de 1m60 de diamètre moyen, haute de 0m40, garnie de chevilles de 7cm - ou fuseaux (7) - en bois dur (charme), qui convertit la rotation horizontale en rotation perpendiculaire.
